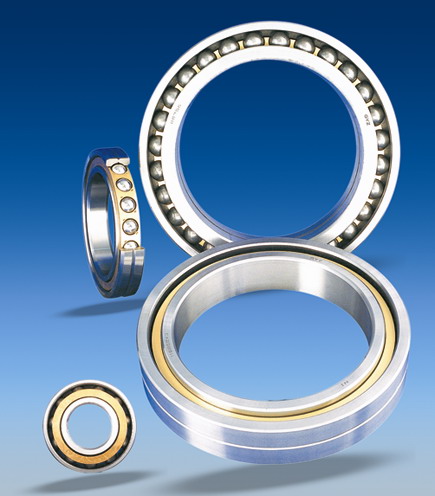

角接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角增大而增大。 1、主要结构形式 (1)单列角接触球轴承 单列角接触球轴承有分离型和不可分离型两种。 四点接触球轴承亦为可分离轴承，其中QJ0000型具有双半内圈QJF0000型具有双半外圈，接触角均为35°在无载荷和纯径向载荷作用时，钢球与套圈呈四点接触，在纯轴向载荷作用下，钢球与套圈为两点接触，可以承受双向轴向载荷。该种轴承还可以承受力矩载荷，兼有单列和双列角接触球轴承的功能。改种轴承只有形成两点接触时才能保证正常工作。 不可分离型角接触球轴承的内圈和外圈不能分开安装，有以下几种基本结构型式： 接触角α=15°，锁口在外圈为70000 C型， 接触角α=25°，锁口在外圈为70000 AC型； 接触角α=40°，锁口在外圈为70000 B型。 单列角接触球轴承只能承受一方向的轴向载荷（除四点接触球轴承外），在承受径向载荷时，会引起附加轴向力，必须施加相应的反向轴向载荷，因此该种轴承一般都成对使用。 (2)双列角接触球轴承 该种轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷，它能限制轴或外壳双向轴向位移，接触角为30°。 (3)成对配置角接触球轴承 成对安装角接触球轴承是由两套相同规格的单列角接触球轴承以下同的组配方式构成，按其外圈不同端面的组合可以分为图示三种形式。 该种轴承能承受以径向载荷为主的径向、轴向联合载荷，也可以承受纯径向载荷。串联配置只能承受单一方向轴向载荷，其他两种配置则可承受任一方向的轴向载荷。这种类型的轴承一般由生产厂商选配组合后成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承的支承刚度和旋转精度。 2、允许倾斜角 角接触球轴承内、外圈之间的可倾斜性有限，允许倾斜角取决于运转轴承内部间隙，轴承尺寸，内部设计及作用于轴承上的力和力矩，而最大允许倾斜角应保证轴承内不会产生过高的额外应力。若轴承内，外圈之间存在倾斜角将影响轴承的寿命，同时，轴承运转精度下降，运转噪音增大。 3、公差与游隙 角接触球轴承根据需要可制造各种公差等级。通用型角接触球轴承为0级、6级和5级公差，用于机床主轴的成对安装角接触球轴承主要为4级和2级公差。 单列角接触球轴承的游隙取决于接触角要求，由制造来保证 Designation Old Designation Principal dimensions Weight C(KN) Cr(KN) rmp QJF1024 116124 120*180*28 2.65 114.4 146.5 2100 QJF1026 116126 130*200*33 4.05 146.7 194 1900 QJF1028 116128 140*210*33 4.3 158 205.8 1800 QJF1030 116130 150*225*35 5.25 172 228 1600 QJF1032 116132 160*240*38 6.45 185 248 1500 QJF1034 116134 170*260*42 8.6 218 299 1400 QJF1036 116136 180*280*46 11 236 337 1200 QJF1038 116138 190*290*46 11.5 241 353 1000 QJF1040 116140 200*310*51 15 294 450 1000 QJF1044 116144 220*340*56 19.5 250 440 800 QJF1048 116148 240*360*56 21 295 386 800 QJF1052 116152 260*400*65 31.5 320 630 890 QJF1056 116156 280*420*65 33.5 330 670 850 QJF1060 116160 300*460*74 47.5 400 860 770 QJF1064 116164 320*480*74 50 525 855 720 QJF1068 116168 340*520*82 67.5 600 1400 680 QJF1072 116172 360*540*82 70.5 QJF1076 116176 380*560*82 73.5 QJF1080 116180 400*600*90 95.5 QJF1084 116184 420*620*90 99.5 QJF1088 116188 440*650*94 115 QJF1092 116192 460*680*100 130 QJF1096 116196 480*700*100 135 QJ1026 176126 130*200*33 4.05 146.7 194 1900 QJ1028 176128 140*210*33 4.3 158 205.8 1800 QJ1030 176130 150*225*35 5.25 172 228 1600 QJ1032 176132 160*240*38 6.45 185 248 1500 QJ1034 176134 170*260*42 8.6 218 299 1400 QJ1036 176136 180*280*46 11 236 337 1200 QJ1038 176138 190*290*46 11.5 241 353 1000 QJ1040 176140 200*310*51 15 294 450 1000 QJ1044 176144 220*340*56 19.5 250 440 800 QJ1048 176148 240*360*56 21 295 386 800 QJ1052 176152 260*400*65 31.5 320 630 890 QJ1056 176156 280*420*65 33.5 330 670 850 QJ1060 176160 300*460*74 47.5 400 860 770 QJ1064 176164 320*480*74 50 525 855 720 QJ1068 176168 340*520*82 67.5 600 1400 680 QJ1072 176172 360*540*82 70.5 QJ1076 176176 380*560*82 73.5 QJ1080 176180 400*600*90 95.5 QJ1084 176184 420*620*90 99.5 QJ1088 176188 440*650*94 115 QJ1092 176192 460*680*100 130 QJ1096 176196 480*700*100 135 QJF224 116224 120*215*40 6.95 189 233 1800 QJF226 116226 130*230*40 7.75 199 258 1700 QJF228 116228 140*250*42 9.85 239 314 1500 QJF230 116230 150*270*45 12.5 246 335 1400 QJF232 116232 160*290*48 15.5 280 400 1300 QJF234 116234 170*310*52 19.5 315 470 1200 QJF236 116236 180*320*52 20.5 339 524 1100 QJF238 116238 190*340*55 24.5 363 578 900 QJF240 116240 200*360*58 28.5 375 914 900 QJF244 116244 220*400*65 39.5 QJF248 116248 240*440*72 53 QJF252 116252 260*480*80 68 QJ224 176224 120*215*40 6.93 189 233 1800 QJ226 176226 130*230*40 7.78 199 258 1700 QJ228 176228 140*250*42 9.85 239 314 1500 QJ230 176230 150*270*45 11.8 246 335 1400 QJ232 176232 160*290*48 14.7 280 400 1300 QJ234 176234 170*310*52 18 315 470 1200 QJ236 176236 180*320*52 18 339 524 1100 QJ238 176238 190*340*55 22.6 363 578 900 QJ240 176240 200*360*58 27.3 375 914 900 QJ244 176244 220*400*65 39.5 QJ248 176248 240*440*72 53 QJ252 176252 260*480*80 68 QJF324 116324 120*260*55 15.6 290 397 1690 QJF326 116326 130*280*58 21 320 456 1560 QJF328 116328 140*300*62 24 298 442 1300 QJF330 116330 150*320*65 29 372 563 1330 QJF332 116332 160*340*68 34.5 380 540 1200 QJF334 116334 170*360*72 41.5 420 580 1000 QJ324 176324 120*260*55 15.6 290 397 1690 QJ326 176326 130*280*58 19.5 320 456 1560 QJ328 176328 140*300*62 24 298 442 1300 QJ330 176330 150*320*65 29 372 563 1330 QJ332 176332 160*340*68 34.5 380 540 1200 QJ334 176334 170*360*72 41.5 420 580 1000 QJF1024X2 116724 120*179.5*28 2.6 114 146 2100 116726 130*199.5*33 4.2 146 194 1900 116728 140*209.5*33 4.21 158 205 1800 116730 150*224.5*35 5.3 172 228 1600 116732 160*239.5*38 6.53 185 247 1500 116734 170*259.5*42 8.3 218 299 1400 QJF3936X1 116736 180*259.5*52 8.7 180 290 1200 116738 190*289.5*46 11.5 241 353 1000 116738K 190*269.5*55 275 390 1000 116740 200*289.5*58 280 435 1000 116744 220*309.5*60 15 219 334 800 QJF3948X2 116748 240*329.5*60 13.8 245 320 800 116748K 240*340*60 274 367 800 QJF3952X2 116752 260*369.5*60 20.8 311 546 750 116752K 260*360*60 116760 300*420*65 363 559 780 116760K 300*420*65 116764 321*440*65 116829K 145*225*40 116930 150.3*225*35 172 228 1600 116940K 200*280*51 QJF2940X2 116940 200*280*51 13 275 410 1000 QJF3944 116944 220*300*60 150 236 800 116956 280*375*65 30.5 200 350 800 4086918 90*137.5*70 81.4 4086920 100*170*60.3 86722 110*200*83 4024D 4086124 120*180*60 146 4086124K 120*190*66 4026X2D 4086726 130*200*75 4028D 4086128 140*210*69 156 4028X3D 86728 140*209.5*66 156 4030X2D 86730 150*225*73 174 86830 150*230*70 174 4030 4086130 150*225*75 174 4032 4086132 160*240*80 191 4032X2 4086132K 160*240*58 4034 4086134 170*260*90 198 4036 4086136 180*280*100 205 4036X2 4086136K 180*280*92 4036X3 86736 180*259.5*66 205 4038 4086138 190*290*100 209 4938X3 86738 190*269.5*66 209 4940X3 86740 200*279.5*76 218 86840 200*289.5*76 218 4040 4086140 200*310*109 218 4944X1 86744 220*309.5*76 230 4044 4086144 220*340*118 230 4946X1 86746 230*329.5*80 364 4948X2 86748 240*440*144 330 4048X3 86748K 240*370*112 325 4048 4086148 240*360*118 325 4086148K 240*359.5*118 325 4952X3 86752 260*369.5*92 345 4052 4086152 260*400*140 345 86756K 280*389.5*92 355 86756 280*390*92 355 4056 4086156 280*420*140 355 4060 4086160 300*460*160 405 4964X3 86764 320*459.5*140 410 4064 4086164 320*480*160 420 4068 4086168 340*520*180 610 156721 105*190*79 156822 110*170*56 156724 120*190*66 156724K 120*215*80 156730K 150*210*56 156746 230*329.5*80 364 156172 360*540*164
